マウントアダプター装着
（SHIMANO SM-BA01）

2013/01/17 UPDATE

先日COLNAGOのボトルケージ取付の際、不具合あって
シマノのマウントアダプター「SM-BA01」を購入しました。
火曜日に発注したのに木曜到着！
なんて早いんだ。（笑

本来、このアダプターはshimanoのDURA-ACE、
Di2電動変速システムのバッテリーとボトルケージが干渉する時に
使用するアダプターなんですが、ホルダー固定位置を
上下方向に移動する時には最適な部品のようです♪(^_-)-☆

今回の装着作業をちっと紹介！

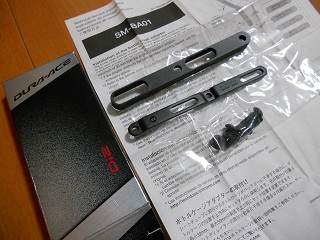

コレが今回購入したシマノの「SM-BA01」です。
※定価：1,258円（税込）

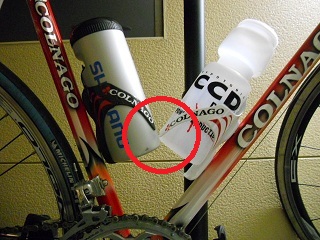

コレ、先日装着したボトルケージ。
残念ながら、ボトルの下部が干渉して使えません。

※赤の○部分です。

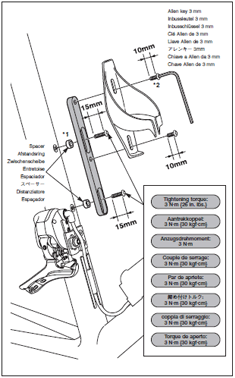

取付マニュアル。
工具は3mmのアレンキーを使用。

スライド式になっていて、
移動範囲が32mm〜50mmまでなら
取付位置を移動できます。
締付トルクは3N･mざんす♪

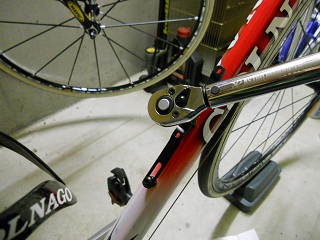

トルクレンチ使って、
規定通り締め込みます。

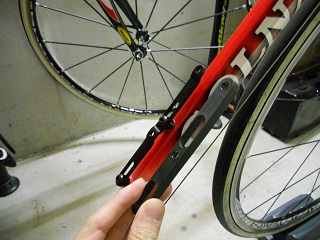

こ〜んな感じで装着です。
台座を取り付けたところです♪

この上にスペーサを取付けます。

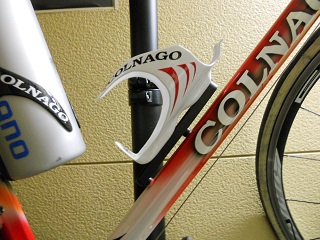

ボトルケージを装着して
取付完了！・・・簡単っすｗ

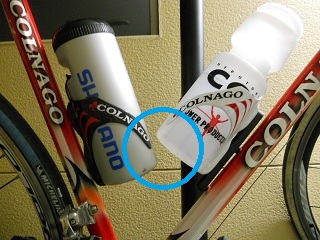

青の○の部分に注目！

コレでボトルの干渉が無くなりました。
(*^^)v
